通信编程子页面

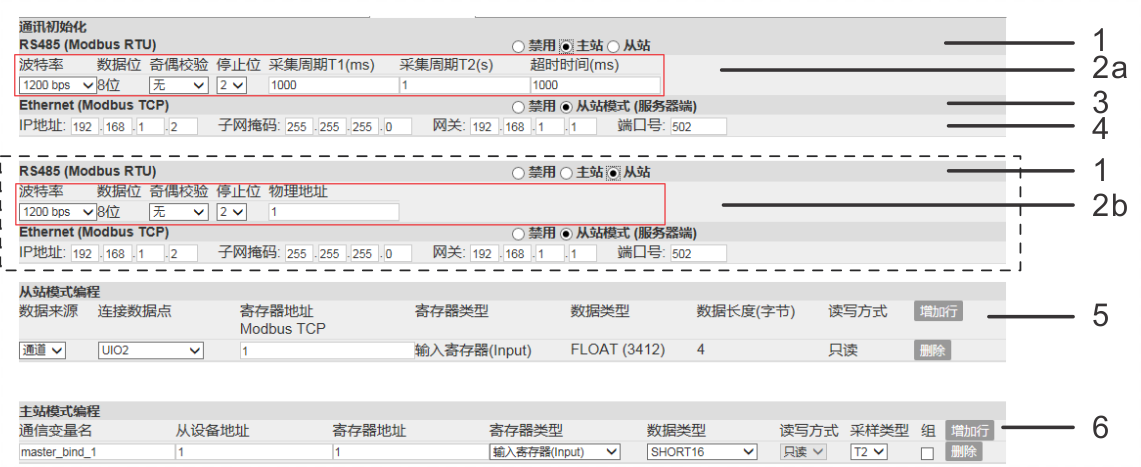

编号

描述

参数详细

1

初始化RS485通信。“禁用”时，2，5，6均隐藏。

N/A

2a

当1配置为“主站”时显示。初始化RS485主站通信。

参见如何配置Modbus RTU(RS485)主站通信和通信参数配置限制。

2b

当1配置为“从站”时显示。初始化RS485从站通信。

3

初始化Modbus TCP通信。“禁用”时，4，5均隐藏。

N/A

4

当3配置为“从站”时显示。初始化Modbus TCP从站通信。

N/A

5

当1或3配置为“从站”时显示。配置从站数据点。

参见如何配置Modbus RTU(RS485)从站通信和通信参数配置限制。

6

当1配置为“主站”时显示。配置主站变量。

N/A

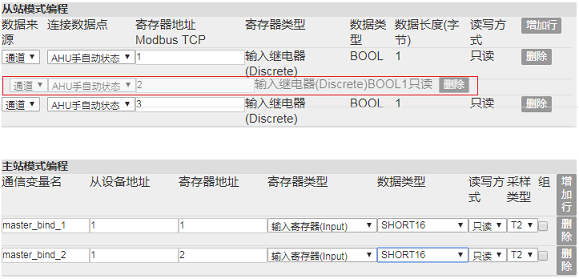

在通信编程子页面，用户可对变量列表中的变量行进行拖拽，以便用户更好地整理变量列表。

实现方法：鼠标左键点击变量行空白处，按住鼠标拖拽该变量行至目标位置后松开鼠标。

注意：只可在同一列表中拖拽变量。

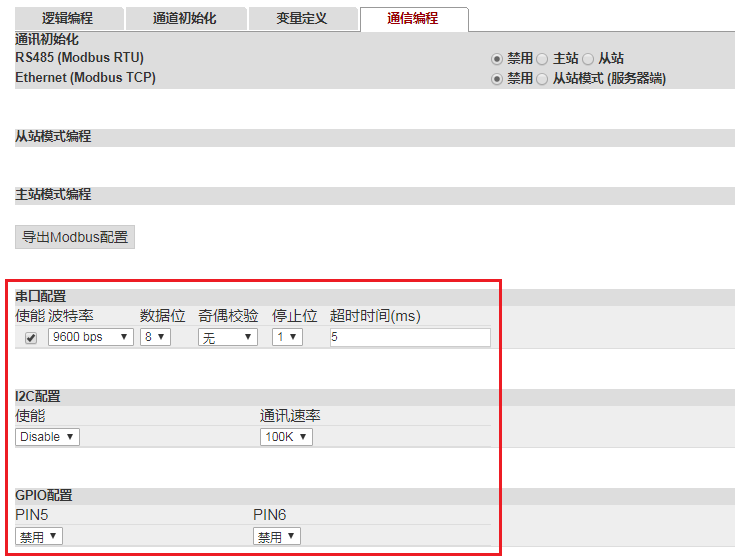

当使用自由串口功能时，则显示串口配置、I2C配置、GPIO配置子项。

当关闭自由串口功能时，则隐藏串口配置、I2C配置、GPIO配置子项。
