如何配置Modbus RTU(RS485)从站通信

RWG控制器可被设置为从站，通过Modbus协议使用RS485接口，将控制器中I/O通道、变量的值发送到网络中的主站控制器或者第三方设备。

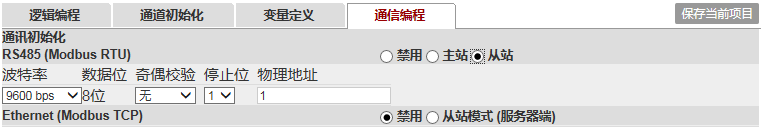

配置通信接口

  1. 进入“通信编程”页面
  1. 选择RS485（Modbus RTU）为“从站”模式
  1. 设置通信参数
  • 设置 “波特率”、“数据位”、“奇偶校验”、“停止位”（请参考通信参数配置限制），并确保与主站通信参数一致
  • 设置“物理地址”为本控制器的从站地址

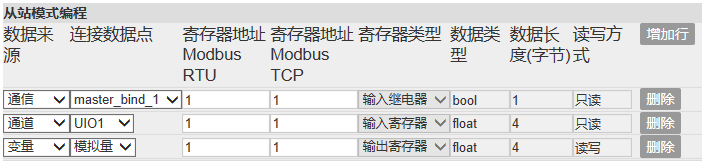

从站模式编程

  1. 点击“增加行”
  • 添加数据点与Modbus寄存器地址的对应关系
  1. 选择数据来源
  • 通道：初始化后的输入或输出通道
  • 变量：“变量定义”页面中定义的变量
  1. 选择连接数据点
  1. 在连接数据点下拉列表中选择对应数据点
    注意！ 通道必须事先初始化，变量必须提前定义
  1. 设置存放数据点的寄存器地址
  1. 重复步骤1到4直到所有通信数据变量设置完成
