如何配置Modbus TCP(Ethernet)服务器端通信

进入“通信编程”页面。

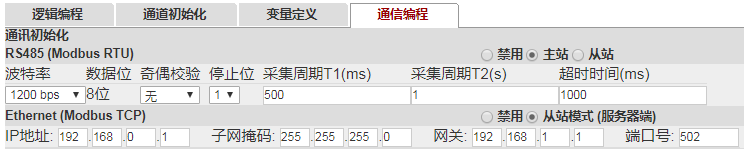

通信初始化

  1. 设置Ethernet（Modbus TCP）为“从站模式（服务器端）”。
  1. 设置本从站控制器的IP地址、子网掩码、网关和端口号。

从站模式编程

  1. 点击“增加行”，添加数据点与Modbus寄存器地址的对应关系。
  1. 选择数据来源。
  • 通道：初始化后的输入或输出通道
  • 变量：“变量定义”页面中定义的变量
  • 通信：Modbus RTU(RS485)主站通信编程中定义的通信变量
  1. 选择连接数据点。
  1. 在连接数据点下拉列表中选择对应数据点。
    注意！通道必须事先初始化，变量必须提前定义。
  1. 设置存放数据点的寄存器地址。
  1. 重复步骤2到5直到所有通信数据变量设置完成。
