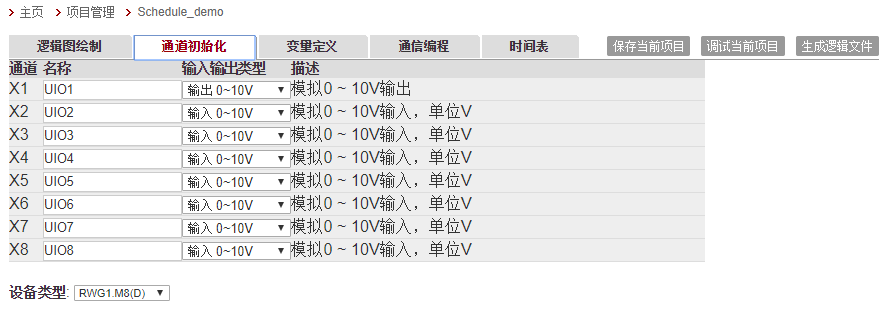

通道初始化子页面

通道

通道标识ID

只读，与物理接口对应

名称

通道名称

用户自定义。程序中通道名称必须唯一，不可重复

输入输出类型

通道传输数据的方向及类型

参见下表

设备类型

在此选择工程对应的控制器类型

RWG1.M8的程序可以下载到RWG1.M8和RWG1.M12(D)的控制器中，但是只建议用户下载到RWG1.M8的控制器中；如果下载到了RWG1.M12(D)中，则通道9~12显示不能使用。

RWG1.M12(D)的程序只能下载到RWG1.M12(D)的控制器中；如将RWG1.M12(D)的程序下载到RWG1.M8的控制器，则RWG1.M8控制器LED红灯常亮。

3.6如何下载控制器应用程序到RWG控制器

输入

0~10V

模拟量，DC电压0到10V

4~20mA

模拟量，电流4到20 mA

NI1000

PT1000

NTC10K

NTC1000K

模拟量，温度数值，单位为℃

DI

数字输入

Pulse

脉冲信号

R_1000和R_10000

电阻测量，单位为Ω

输出

0~10V

模拟量，DC电压0到10V

DO

数字输出，仅能接中间继电器带负载
