3.6如何下载控制器应用程序到RWG控制器

  1. 点击“生成逻辑文件”。

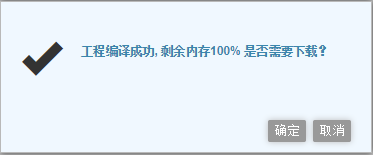

  1. 若编译成功，浏览器弹出“工程编译成功”提示框,并提示剩余内存。点击“确定”。

    若编译不成功，浏览器提示“工程编译异常”。点击“确定”，返回“逻辑编程”检查并修改程序逻辑。
    注意！存在错误的功能块会被黄色高亮边框包围。
    具体检查规则请参考编程页面中逻辑图绘制限制。
  1. 当编译成功后，RWG控制器编程工具网站会提示您选择一个路径并保存应用程序bin文件（Ctrl.bin 和HMI.bin）的压缩文件。
  1. 下载并保存这两个bin文件到U盘根目录下。
    注意！ 移动存储设备必须是无源U盘。格式化为FAT32或FAT16格式。不支持NTFS文件格式！
  1. 将带有Ctrl.bin和HMI.bin的U盘连接至RWG控制器USB端口。
  1. 将RWG控制器断电重启。
  1. RWG控制器自动装载程序，红色LED灯常亮，绿色LED灯闪烁。装载完成后，红灯熄灭，绿灯常亮。此时可拔出U盘。

注意：

  • RWG1.M8的程序可以下载到RWG1.M8和RWG1.M12（D）的控制器中，但是只建议用户下载到RWG1.M8的控制器中；如果下载到了RWG1.M12（D）中，则通道9~12显示不能使用。RWG1.M12（D）的程序只能下载到RWG1.M12（D）的控制器中。如将RWG1.M12（D）的程序下载到RWG1.M8控制器，则RWG1.M8控制器LED红灯常亮。
  • 上电前按住全部4个按键即可强制进行升级，即使U盘里的程序与RWG控制器内的程序是同样的也可以进行升级。
