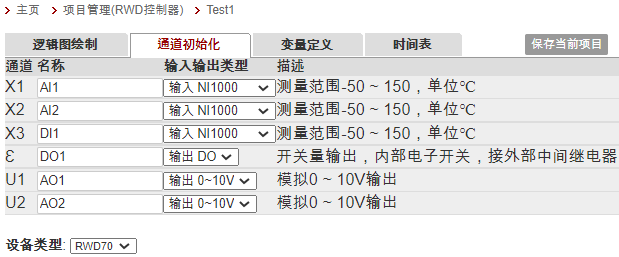

通道初始化子页面

初始化参数

描述

详细

通道

通道标识ID

只读，与物理接口对应

名称

通道名称

用户自定义。程序中通道名称必须唯一，不可重复

输入输出类型

通道传输数据的方向及类型

参见下表

设备类型

在此选择工程对应的控制器类型

3.5如何下载控制器应用程序到RWD70控制器



输入输出类型



数据类型

描述

输入

0~10V

模拟量，DC电压0到10V

4~20mA

模拟量，电流4到20 mA

NI1000

PT1000

NTC10K

NTC100K

模拟量，温度数值，单位为℃

DI

数字输入

Pulse

脉冲信号

R_1000和R_10000

电阻测量，单位为Ω

输出

0~10V

模拟量，DC电压0到10V

DO

数字输出，仅能接中间继电器带负载



注意！ 当您将通道信号类型设置为DO时，DO只能接中间继电器，请选用符合绝缘等级在4000V之上的中间继电器。

具体DO通道参数请参考Datasheet说明书。说明书获取办法请参考RWD 控制器Datasheet。
