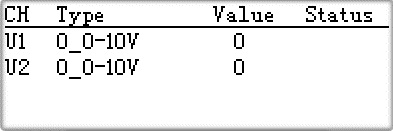

6路UIO配置信息及状态显示页

在Setting目录页，选择“IO Status”进入UIO配置信息及状态显示页。

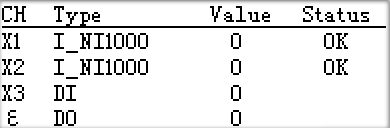

“CH”列为UIO通道编号。

“Type”列为该通道当前配置类型，“I_XXX”为输入，“O_XXX”为输出。

“Value”列为该通道当前输入输出值。

“Status”列为该通道当前错误码。

错误码

描述

在Setting页面中的显示

0

正常

OK

1

保留

N/A

2

超上限

OR

3

超下限

UR

4

开路

OL

5

短路

SL

24

连接错误

24ERR

注意！ 当通道配置为“输入DI”、“输入Pulse”、“输入R_1000”、“输入R_10000”、“输出DO”以及“输出0~10v”没有错误码。
