I2C数据解包

简介

该功能模块用于读取缓存区内的I2C数据。按照已设置好的起始地址、数据类型、字节顺序以及校验方式的规则，读取数值。起始地址最大值为127。

功能

• 起始地址：设置所需读取的数据在一段完整报文中的起始地址。注意：报文的数据地址第一位为0，第二位为1，第n位为n-1。
• 数据类型：
• 无符号整型-1byte (unsigned, 1字节，数值范围0~255)
• 无符号整型-2byte (unsigned, 2字节，数值范围0~65535)
• 无符号整型-4byte (unsigned, 4字节，数值范围0~4294967295)
• 有符号整型-1byte (signed, 1字节，数值范围-128~127)
• 有符号整型-2byte (signed, 1字节，数值范围-32768~32767)
• 有符号整型-4byte (signed, 4字节，数值范围-2147483648~2147483647)
• 单精度浮点数-4byte (signed, 4字节，数值范围-3.4E38～3.4E38)
• 字节顺序：设置读数据（Input）输出的字节顺序，该设置项仅对大于1字节的数据有效。
• 如串口接收到的数据为AB，
• 字节顺序12，输出数值为AB；
• 字节顺序21，输出数值为BA。
• 如串口接收到的数据为ABCD，
• 字节顺序1234，输出数值为ABCD；
• 字节顺序2143，输出数值为BADC；
• 字节顺序3412，输出数值为CDAB；
• 字节顺序4321，输出数值为DCBA。

输入

输出

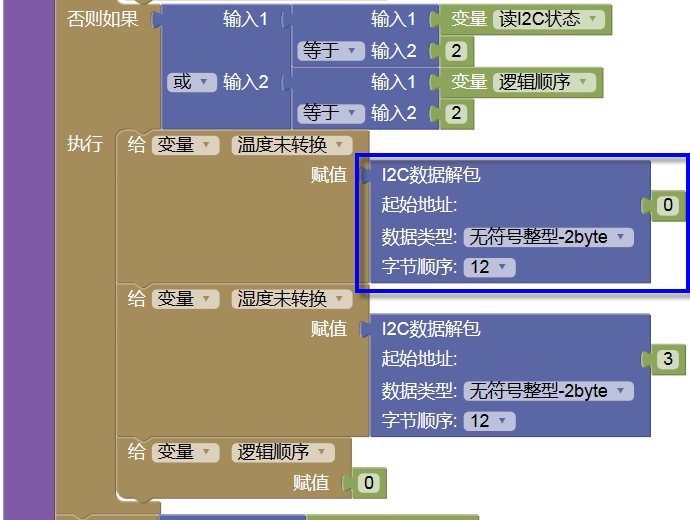

示例

将缓存区的数据按照起始地址、数据类型、字节顺序的规则解析出来，并输出给变量。
