条件判断

简介

条件判断功能模块可执行许多高级编程语言中的条件判断语句。

  • 执行“如果…执行…”语句
  • 扩展后可执行 “如果…执行…否则…”或” 如果…执行…否则如果…执行…否则…” 等等组合语句
  • 其内部可连接赋值功能模块或者嵌套使用自身

功能

过程

“如果…执行…”语句

"如果"条件为真，则“执行”语句。

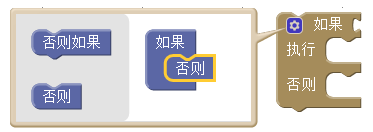

扩展“如果…否则”语句

点击，拖拽一个“否则”作为“否则”条件分支；

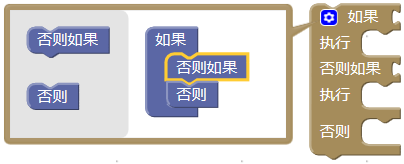

扩展“如果…否则如果…否则”语句

点击，拖拽一个或多个“否则如果”作为“否则如果，执行”条件分支；最后拖拽一个“否则”作为“否则”条件分支。

嵌套条件判断语句

建议最多嵌套？个条件判断功能模块。

输入

Pin

描述

如果

判断条件

否则如果

判断条件

输出

无

输入值

Pin

数据类型

单位

默认值

取值范围

如果

数字量

N/A

N/A

真，假

否则如果

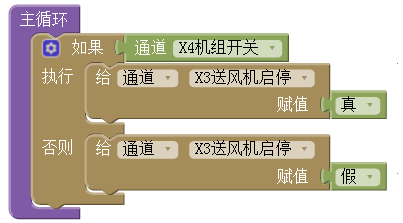

示例1

当机组开关（DI）闭合，则风机（DO）开机；当机组开关（DI）断开，则风机（DO）停机。

示例2

在某些设计案例中，一个空调机组的启停来源可能有以下四种：远程开关，HMI开关，时间表开关和BMS开关，本地开关作为全部的使能信号，即本地开关断开则停机，本地开关闭合，然后启停方式需要在这四种中选择其一且相应开关闭合或值为1则开机。
