4.5时间表编程
周时间表
周一 | 周二 | 周三 | 周四 | 周五 | 周六 | 周日 | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
开始时间 | 输出值 | 开始时间 | 输出值 | 开始时间 | 输出值 | 开始时间 | 输出值 | 开始时间 | 输出值 | 开始时间 | 输出值 | 开始时间 | 输出值 |
8:00 | 1 | 8:00 | 1 | 8:00 | 1 | 8:00 | 1 | 8:00 | 1 | 无设置 | 无设置 | ||
12:00 | 3 | 12:00 | 3 | 12:00 | 3 | 12:00 | 3 | 12:00 | 3 | ||||
18:00 | 2 | 18:00 | 2 | 18:00 | 2 | 18:00 | 2 | 18:00 | 2 | ||||
20:00 | 1 | 20:00 | 0 | 20:00 | 0 | 20:00 | 0 | 20:00 | 0 | ||||
特殊时间表2018.1.17 （周三） ~ 2018.1.18（周四）
开始时间 | 输出值 |
|---|---|
10:00 | 1 |
15:00 | 0 |
时间表变量
时间表_使能 | 数字量 | 0（关）、1（开） |
| 支持掉电保存 |
时间表_输出值 | 模拟量 | 默认值（DEF）、0、1、2、3 | 默认值可设 最大值最小值可在规定范围内更改（0~3），不支持小数 | 支持掉电保存 |
数字量 | 默认值（DEF）、0、1、 | 默认值可设 |
注意
如果在变量定义页面的时间表_输出值勾选了掉电保存，则在时间表页面的输出值不可设置为默认值
注：以下表1，表2，表3，表4均引用上方时间表设置。

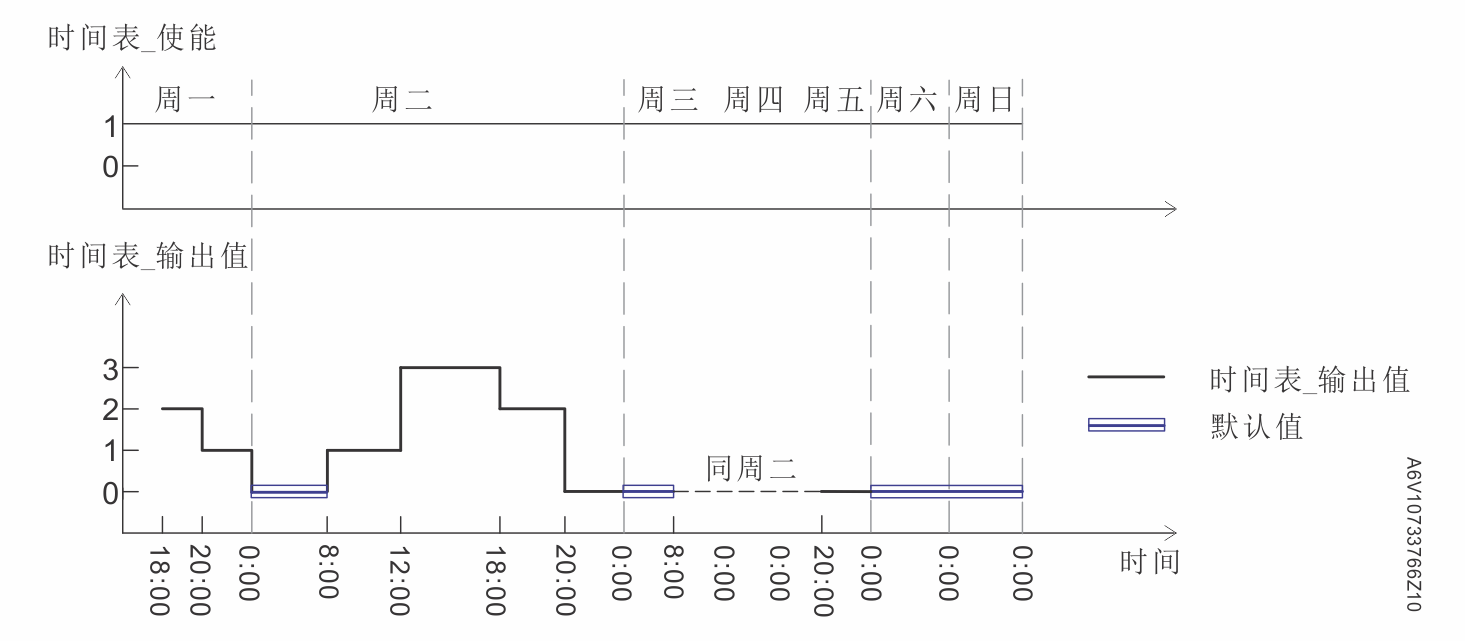

表1，时间表设置不包含特殊时间（“未设置时间段输出”选择“复位为默认值”）

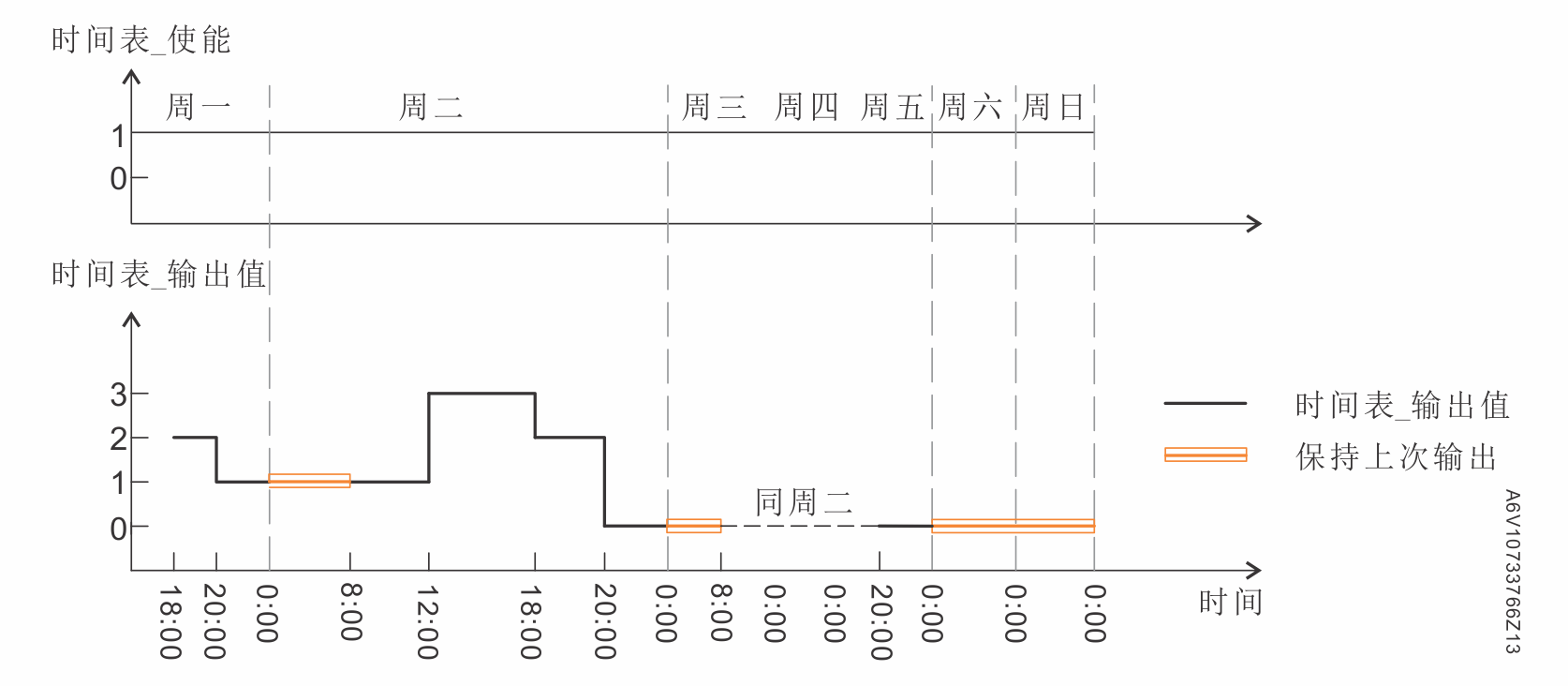

表2，时间表设置不包含特殊时间（“未设置时间段输出”选择“保持上次输出”）

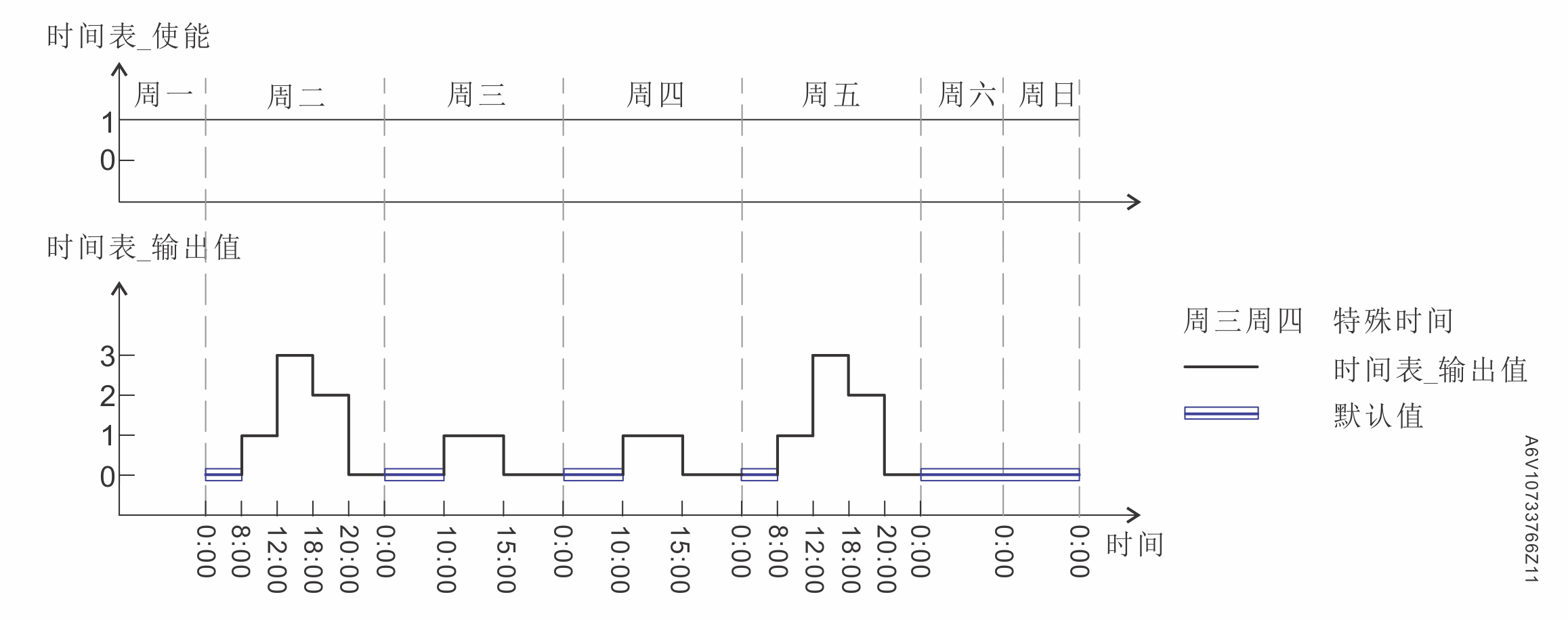

表3，时间表设置包含特殊时间（特殊时间为：2018.1.17 （周三） ~ 2018.1.18（周四），“未设置时间段输出”选择“复位为默认值”）

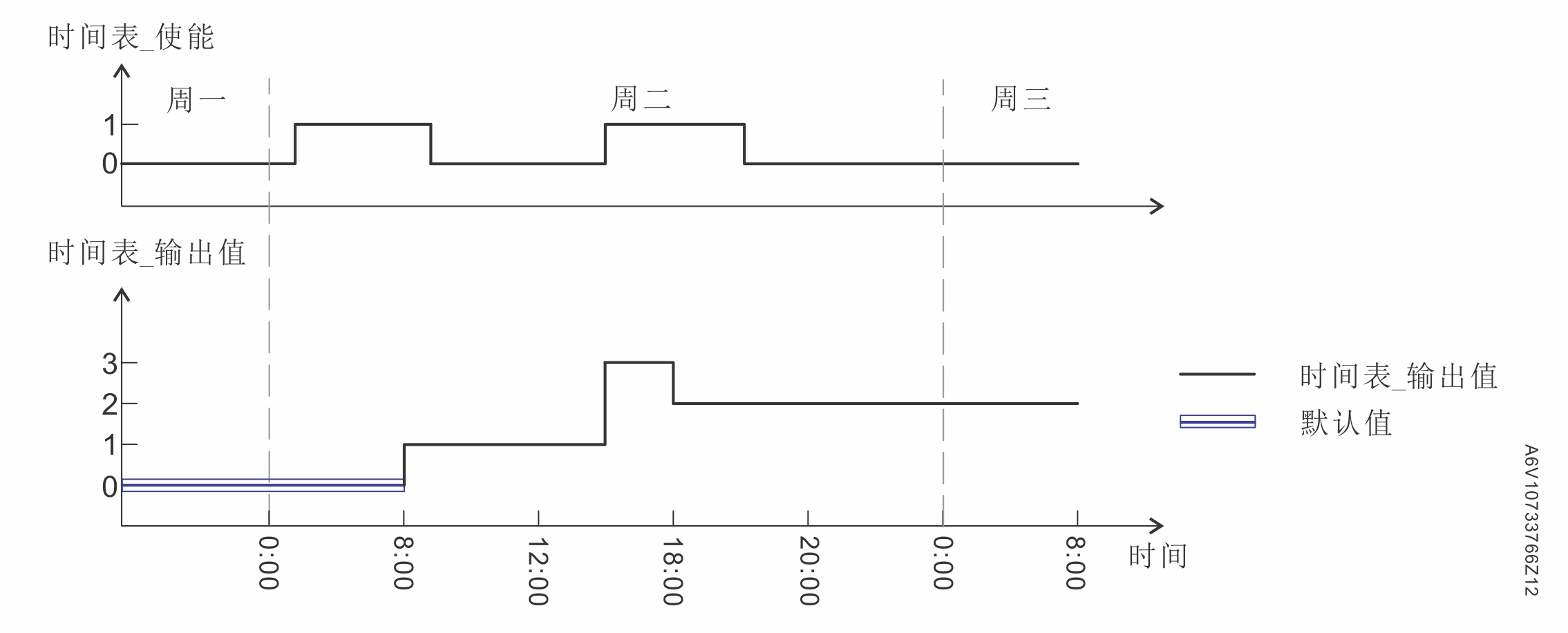

表4，表述时间表_使能，时间表设置不包含特殊时间（“未设置时间段输出”选择“复位为默认值”）
注意：
- 时间表以天为单位，用户需以天为单位（00:00-23:59:59）定义输出值
- “未设置时间段输出”可以选择“复位为默认值”或者“保持上次输出”，默认选项为“复位为默认值”
- 特殊时间表如只设置日期没有设置时间，特殊时间表执行“未设置时间段输出”的设置
- 如果用户通过HMI显示页面或逻辑图绘制手动更改了“时间表_输出值”，该“时间表_输出值”立刻生效，且维持到下一个时间点，之后“时间表_输出值”会依据原有的时间表设置自动变化。
