如何配置自由串口的串口通信

RWG控制器的自由串口，可被配置为串口通信，通过串口协议或Modbus协议，采用TTL电平信号的方式，与第三方设备通信。该界面可配置串口通信的参数。

本功能是高级功能，仅提供给高级用户试用，如需获得帮助请联系管理员。

PHI接口的接线方式如下图所示：

警告

所有PIN脚均不可接入高于5V的电压，否则会造成RWG控制器不可逆的损坏。

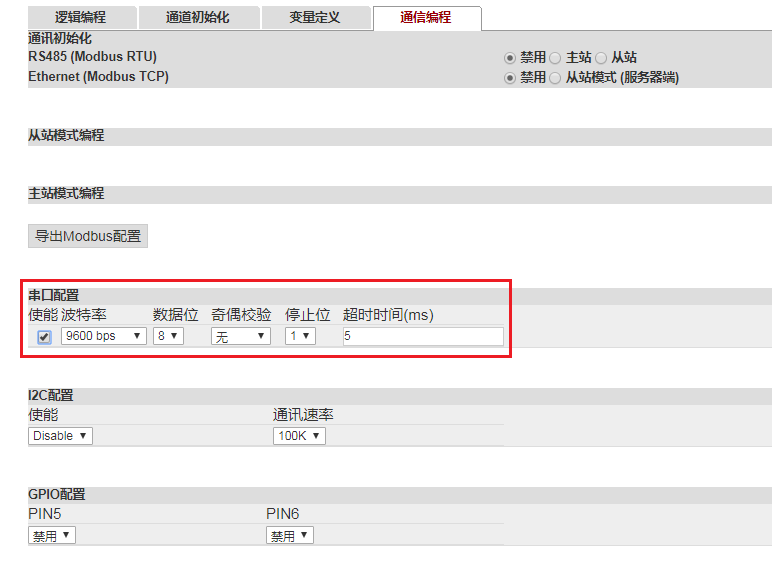

配置通信接口

1. 进入“通信编程”界面。
2. 勾选“使能”激活自由串口的串口通信功能。
3. 设置通信参数。

设置“波特率”、“数据位”、“奇偶校验”、“停止位”、“超时时间”（请参考通信参数配置限制）。
