如何实现AO/DO手动操作及显示

一般情况下，现场的模拟量/开关量输出设备在正常开机运行前均需要手动操作进行调试，这样可以尽快查出接线错误或者设备故障。

如何实现0~10 V的AO输出手动操作

  1. 通道初始化等参见如何实现0~10 V的AO输出(HMI上显示为xx.x%)。

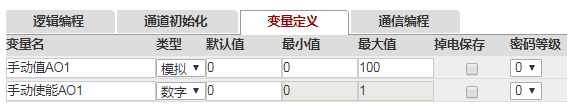

  1. 创建中间变量 “手动使能AO1”和“ 手动值AO1”：

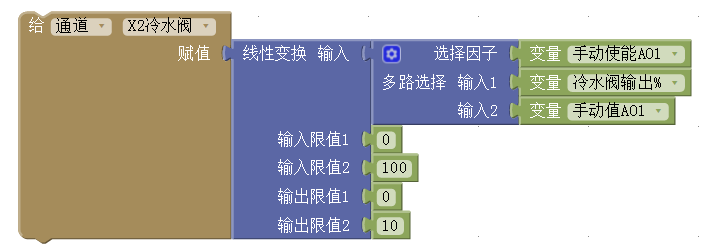

  1. 逻辑里处理AO模拟量手动操作：

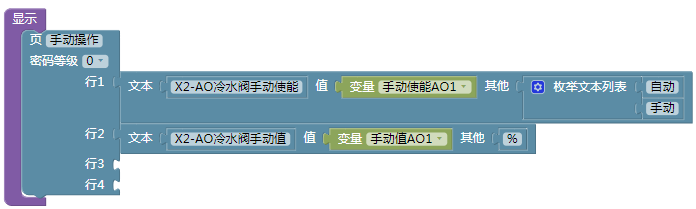

  1. HMI显示：

    模拟HMI显示：

如何实现DO输出手动操作

  1. 通道初始化等参见如何实现DI/DO开关量输入/输出。

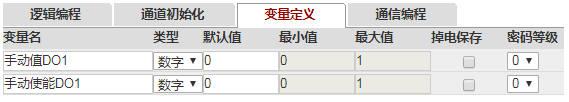

  1. 创建中间变量 “手动使能DO1”和“ 手动值DO1”：

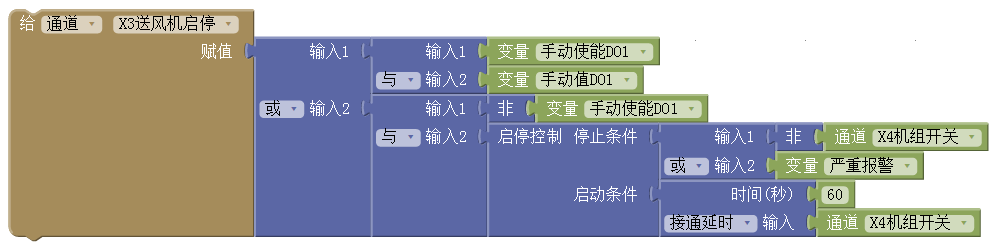

  1. 逻辑里处理DO开关量手动操作：

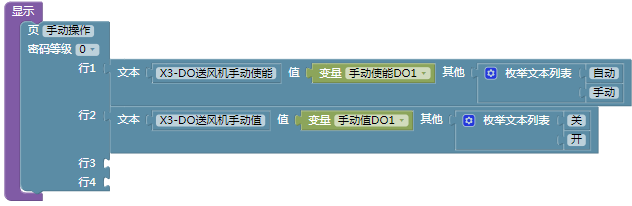

  1. HMI显示：

    模拟HMI显示：
