如何实现脉冲发生器功能

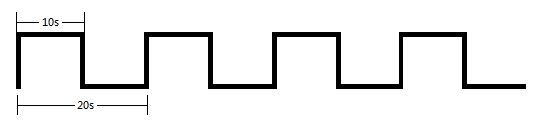

一些应用需要有自动的定时脉冲触发相应功能，这样就需要实现一个脉冲发生器的功能。下图为一个周期为20s的脉冲发生器（高电平为10s即占空比为50%）：

这种占空比为50%的脉冲发生器可以通过两种方法来实现：使用定时循环逻辑和使用主循环逻辑配合定时器。前一种方式固定为50%占空比，而且周期和脉宽均不能在运行期间更改（即无法在HMI上更改）；后一种方式可以实现占空比可变（不固定为50%）的脉冲发生器，而且周期和脉宽均可以在HMI上更改。

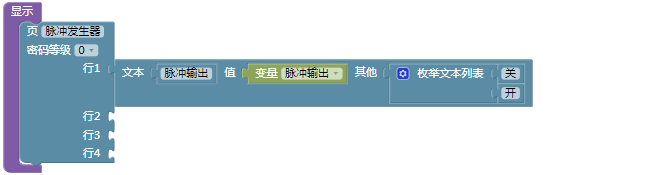

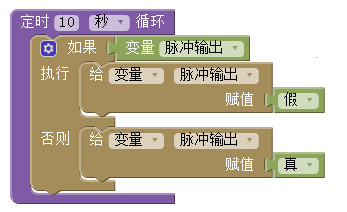

使用定时循环逻辑实现脉冲发生器

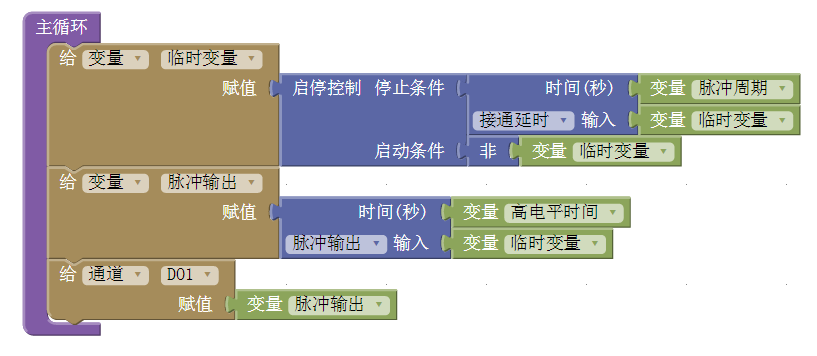

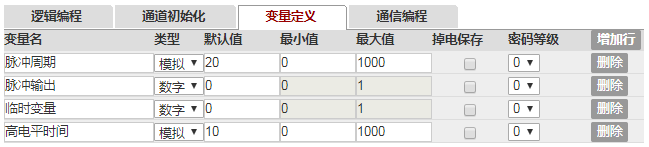

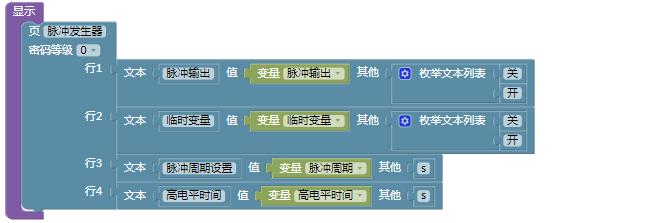

使用主循环逻辑实现脉冲发生器

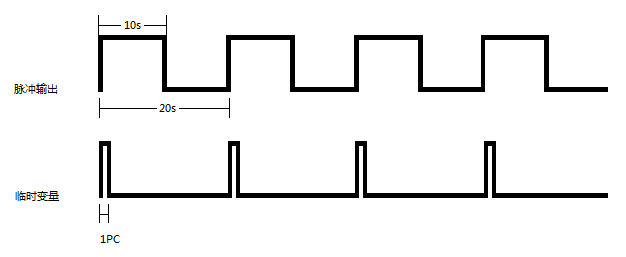

注意！ 采用这种方法实现的脉冲发生器，临时变量是一个周期为20s的短脉冲上跳沿（脉宽为一个程序循环，所以在HMI上可能看不出该值有变化），如下图所示。某些应用可能会使用这样的信号用作瞬时采样等。
