传感器故障代码ErrorCode的处理

该ErrorCode主要用于传感器的故障处理，例如ErrorCode非零时触发报警，严重故障报警可以造成机组停机，不严重的报警可以仅在HMI上显示。

UIO通道值错误码示意：

错误码

描述

在Setting页面中的显示

0

正常

OK

1

保留

N/A

2

高于高限

OR

3

超下限

UR

4

开路

OL

5

短路

SL

24

连接错误

ERR

ErrorCode错误码的定义范围：

输入类型

SL

短路

UR

低于低限

OK

正常

OR

高于高限

OL

开路

NTC10K

[160,+∞)

(-50,-40]

(-40,155)

[155,160)

(-∞,-50]

NTC100K

[160,+∞)

(-15,-10]

(-15,155)

[155,160)

(-∞,-15]

PT1000

(-∞,-60]

(-60,-55]

(-55,155)

[155,180)

[180,+∞)

NI1000

(-∞,-60]

(-60,-55]

(-55,155)

[155,180)

[180,+∞)

0~10V

N/A

N/A

[0,10.5]

(10.5,+∞)

N/A

4~20mA

[24,+∞)

N/A

[0,22]

(22,24)

N/A

DI

N/A

N/A

N/A

N/A

N/A

PULSE

N/A

N/A

N/A

N/A

N/A

R_1000

N/A

N/A

N/A

N/A

N/A

R_10000

N/A

N/A

N/A

N/A

N/A



示例

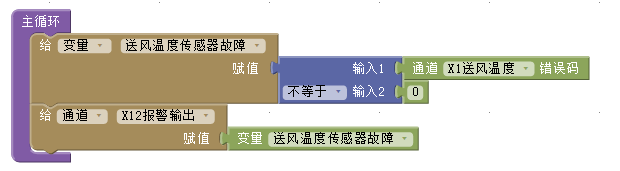

一个送风温度传感器，发生故障时（此时从相应UIO通道读出的错误码不为0）产生报警，点亮报警灯。

注意！ 当通道配置为”输入DI”、”输入Pulse”、”输入R_1000” 、”输入R_10000”、”输出DO”以及”输出0~10V”没有错误码。
