如何将xml配置文件上传至M/B转换器
- 打开RWG5.M2 M/B转换器Web界面并登陆。

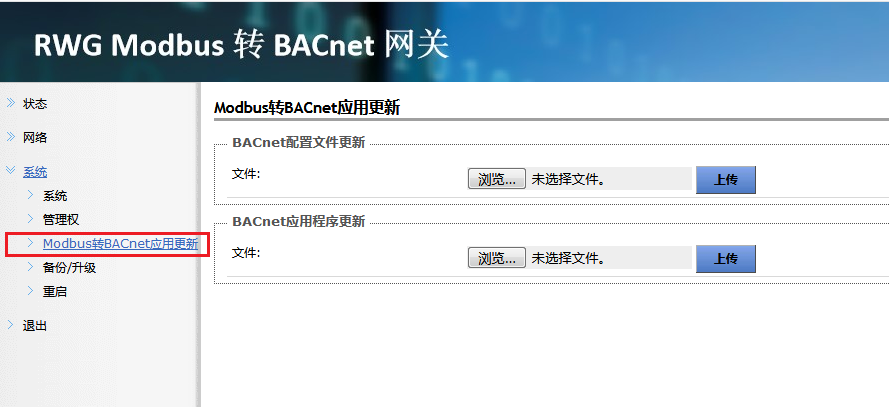

- 点击“系统”>“Modbus转BACnet应用更新”。

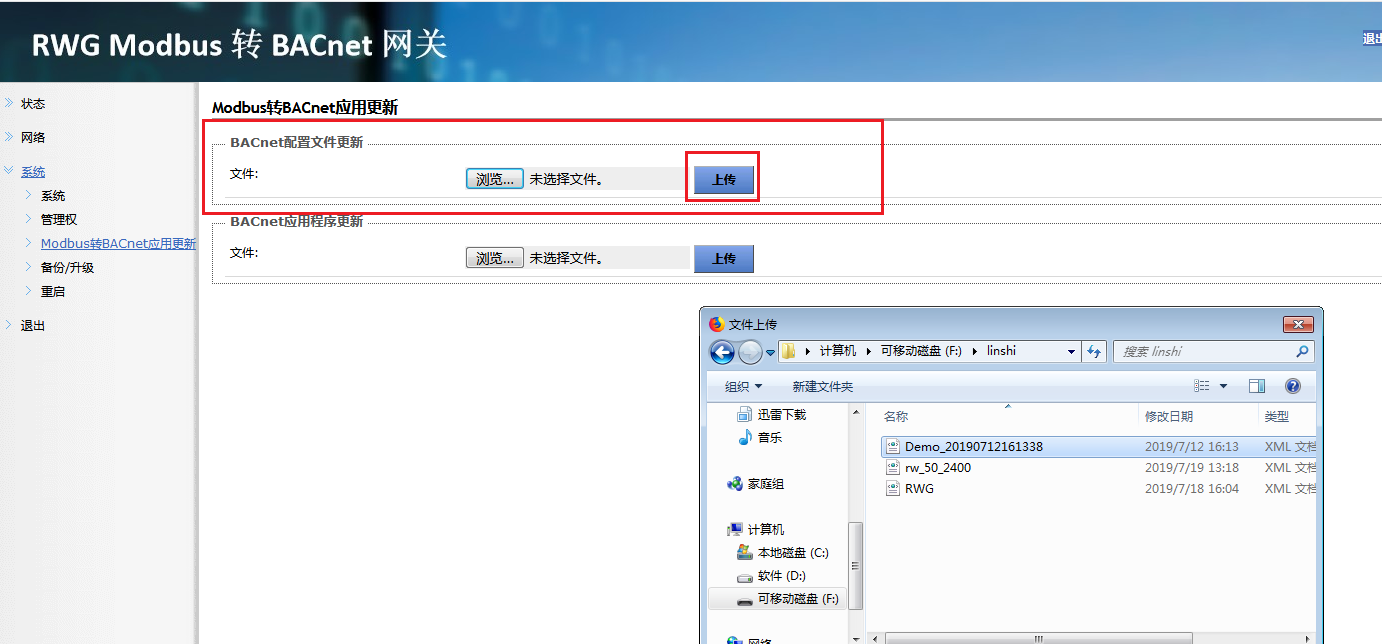

- 在“BACnet配置文件更新”一栏中点击“浏览”。在弹出的文件窗口选择之前保存的xml配置文件，并点击“上传”按钮。

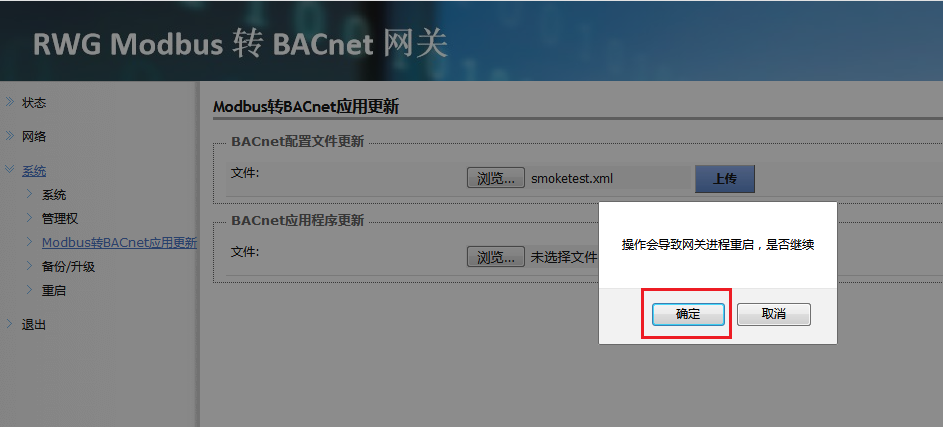

- 在弹出的提示框中点击“确认”。

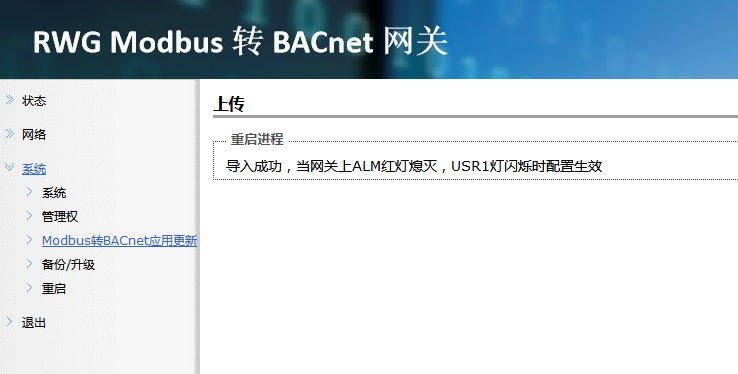

- 导入成功后，会出现如下信息提示。这时，需注意观察M/B转换器上指示灯的状态。当ALM红灯熄灭，且USR1灯开始以3 s为周期闪烁时，配置生效。
- 在USR1灯开始以3 s为周期闪烁10 s后，再将M/B转换器上的LAN0或LAN1口连接至BACnet设备进行扫点通信。（根据.xml文件中的网络端口定义，eth0连接LAN0，eth1连接LAN1。）
注意
在ALM红灯熄灭后至USR1灯开始以3 s为周期闪烁期间，如出现断电或设备重启，则配置不生效。用户需重新按步骤导入文件。
注意
如果等待超过10分钟，ALM红灯仍然亮起，则检查导入的.xml文件是否正确。可尝试刷新页面，重新按步骤导入文件。
注意
建议用户将TCP串口设备和BACnet设备连接至不同的端口，以优化程序运行。
如何生成XML逻辑文件请参考如何生成xml配置文件。
如何配置RWG5.M2 M/B转换器请参考如何配置RWG5.M2 M/B转换器。
