3.4如何调试控制器应用程序逻辑
编译程序和调试程序方法如下：
- 点击“调试当前项目”按钮。
- 若编译不成功，浏览器提示“工程编译异常”。点击“确定”，返回“逻辑编程”检查并修改程序逻辑。
- 若编译成功，RWG控制器编程工具网站会提示您选择一个路径并保存模拟器可执行文件的压缩包*.zip。
- 下载并保存该文件到本地计算机。
- 使用解压缩软件（如WinZip）解压并运行其中的UBC.exe文件。
- 模拟器开始运行，初始化的数字输入通道显示为开关
，模拟输入通道显示为文本输入框例如
。
- HMI呈现显示编程中的首页页面，变量值为设定的默认值。
- 长时间停用模拟器， HMI自动灰屏，鼠标点击任一输入开关或灰色按键，HMI退出休眠状态，显示区域亮起。
- 按以下方法使用模拟器验证程序逻辑：
- 点击开关按钮更改数字输入通道状态；在文本框中输入数值或点击
更改模拟输入通道值。
- 点击“+ ”、“-”键切换HMI当前选项或更改设定中的变量值；更改变量时，长按鼠标左键可快速增减数值。
- 点击“OK”键可进入相应选项或确认当前操作，“ESC”键为返回上级或退出当前操作。
注意！编译时存在错误的功能块会被黄色高亮边框包围。
具体检查规则请访问编程页面中逻辑图绘制限制。

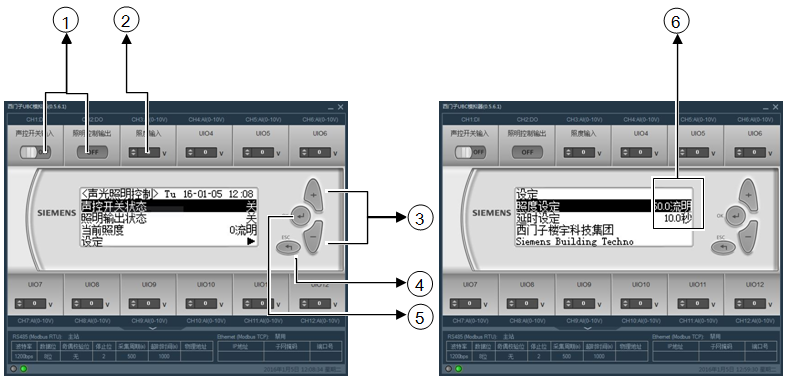

1 | 数字输入通道状态设置开关/ 数字输出通道状态显示 | 4 | 返回或退出 |
2 | 模拟输入通道数值输入框 | 5 | 进入或确认 |
3 | 上下移动选择HMI中各选项， 或更改当前选项数值。 | 6 | 设定值可更改(全行黑底白字时) |
