如何编辑HMI显示页面

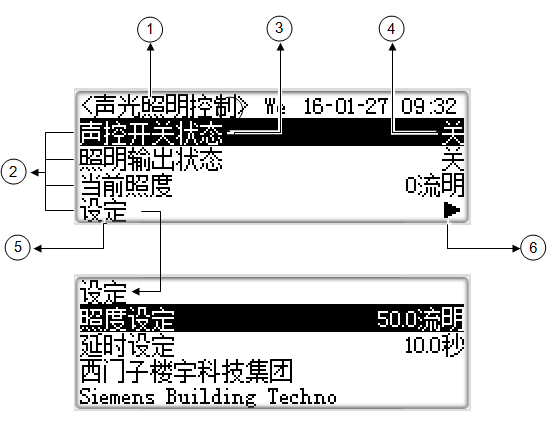

本节介绍如何编辑以下HMI显示页面：

1

页面名称

4

单行显示的值，即变量或输入输出通道值

2

行1到行4的显示

5

子页面的名称

3

单行显示名称, 例如通道或变量名

6

进入子页面标志，由HMI自动生成



  1. 点击应用程序编辑页面中的“逻辑编程”。

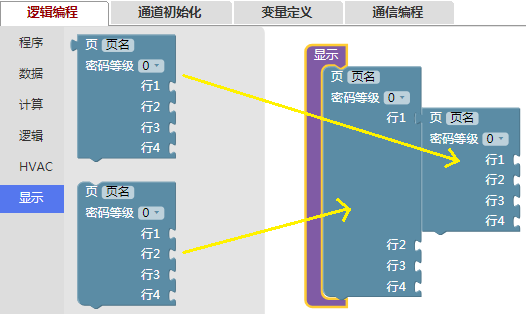

  1. 从左侧“显示”中拖拽页输入功能模块到编程区域。 (注：建议不要将“显示“模块置空。)

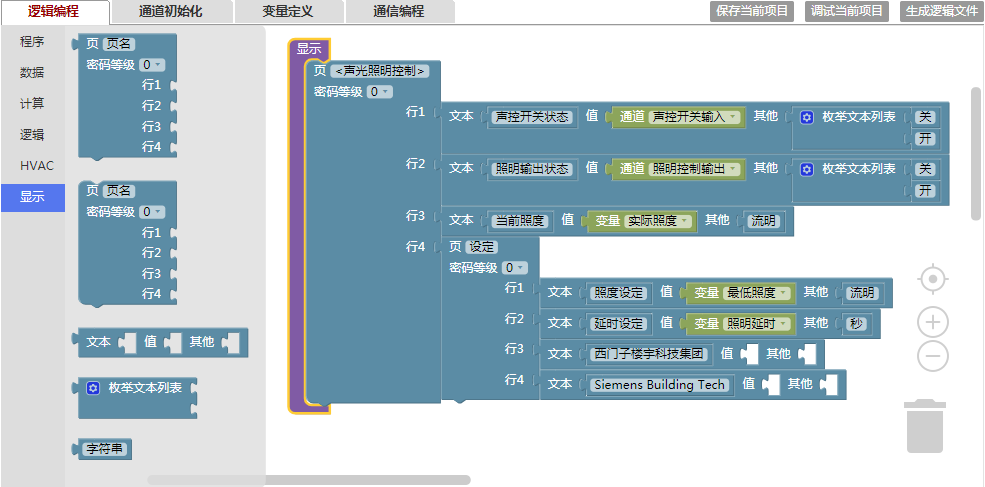

  1. 使用“显示”中的“文本 ”，“字符串 ”，“枚举文本列表 ”功能块，以及"数据"中的合适的功能块编辑HMI页面中的每行显示内容。
  1. 经编译后，HMI模拟器将显示所编程的内容。
