RWG控制器逻辑程序的执行方式

Graphic from 编程原理 (QG_logicProgramming.png)

	程序功能模块		数据流向
	计算功能模块，或逻辑功能模块		程序运行方向
	数据功能模块

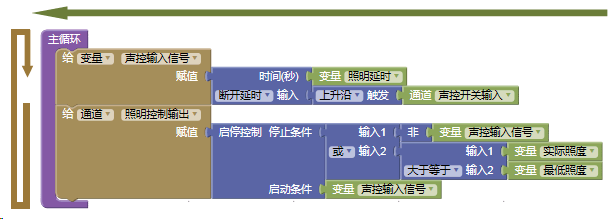

如上图所示：

●: 一个控制逻辑程序由一个主循环及若干个基础循环构成。所有基础循环执行一次后主循环将回到第一个基础循环并继续开始执行。

●: 每个基础循环由一个或多个程序功能块构成。基础循环从上至下依次运行。每个基础循环中，程序从右向左处理数据。
