调试工具界面

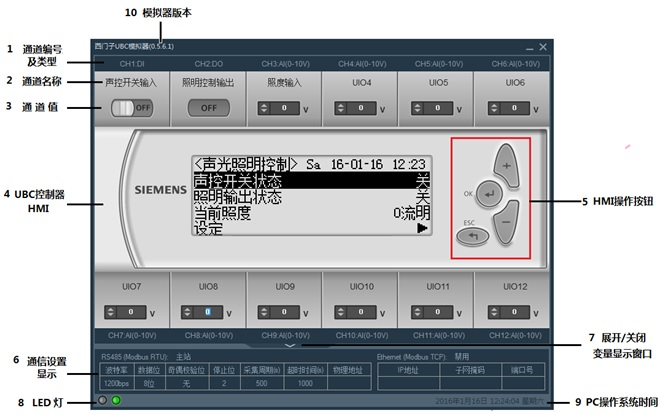

RWG模拟器界面
编号 | 描述 | 详细 | 操作 | |||
1 | 通道编号及类型 | 通道类型包括 DI 或 DO:数字输入或输出 AI 或 AO:模拟输入或输出,并标明模拟量类型(如0~10V) | - | |||
2 | 通道名称 | - | - | |||
3 | 通道值 | 数字输入0,输入开关关闭 | 点击开关可切换 | |||
数字输入1,输入开关开启 | ||||||
数字输出0,输出开关关闭 | 只读 | |||||
数字输出1,输出开关开启 | ||||||
模拟输入,0~10V | ||||||
模拟输出,0~10V | 只读 | |||||
4 | RWG控制器HMI | 若30秒内无操作(默认30秒,可调节),背光会关闭。此时点击界面上任一可操作元素(如按钮),会激活背光。背光开启后,才可对其他元素进行操作。 | ||||
5 | HMI操作按钮 | 上下移动HMI光标 增加或减少变量设定值 | 增加或减少变量设定值时,长按可快速调节 | |||
确认键,用于进入下级菜单,或确认设定值 | ||||||
返回、取消键,用于退到上级菜单,或取消设定值 | ||||||
6 | 通信设置显示 | - | ||||
7 | 展开或关闭中间变量显示窗口。 | 展开后可设置中间变量显示,便于程序调试。 | ||||
8 | LED 灯 | 左侧为可编程红灯,右侧为绿灯- | ||||
9 | PC操作系统时间 (非RWG控制器系统时间) | - | ||||
10 | 模拟器版本信息 (非RWG软件版本信息) | - |
