如何编辑HMI显示页面

本节介绍如何编辑以下HMI显示页面：

QG_HMI_design

1	页面名称	4	单行显示的值，即变量或输入输出通道值
2	行1到行4的显示	5	子页面的名称
3	单行显示名称, 例如通道或变量名	6	进入子页面标志，由HMI自动生成

1.: 点击应用程序编辑页面中的“逻辑编程”。

2.: 从左侧“显示”中拖拽页输入功能模块到编程区域。

Graphic from 如何编辑HMI显示页面 (i43p80s2.emf)

3.: 使用“显示”中的“单行文本输入”，“字符串”功能块，以及合适的"数据"功能块编辑HMI页面中的每行显示内容。

⇨: 经编译后，HMI模拟器将显示所编程的内容。

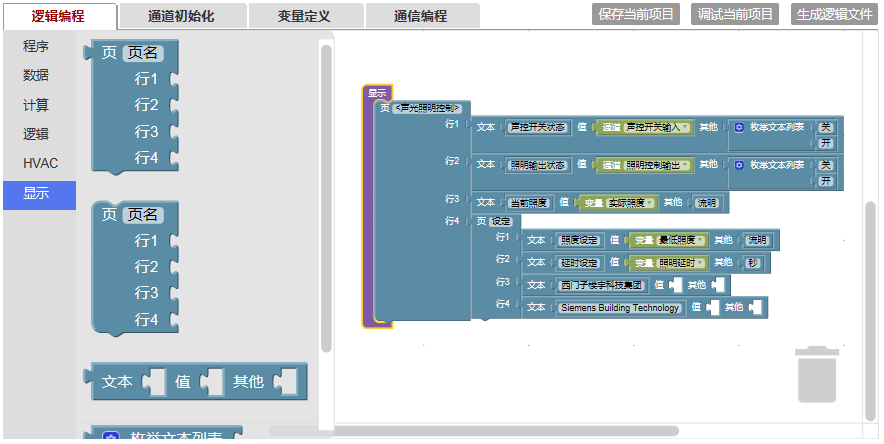

Graphic from 如何编辑HMI显示页面 (QG_HMI_prog.png)
