线性变换

简介

使用线性函数根据给定的输入值计算出相应的输出值。

功能

步骤	描述
1	设置需要进行线性变换的输入（In）。
2	设置输入的值域（X1，X2），和输出（y）的值域（Y1，Y2）。

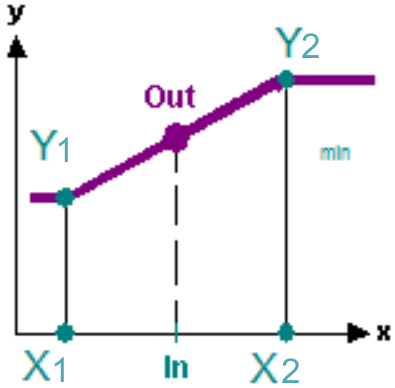

3	本功能块将每个输入（In）根据以下线性曲线函数计算输出（Out）： Out =（Y2 – Y1）*（In – X1）/ （X2 – X1）+ Y1

输入

输出

Pin	描述
线性变换输出	将输入（In）值根据线性函数计算出的相对应的输出值（Out）。

输入值

输出值

Pin	数据类型	单位	默认值	取值范围
线性变换输出	模拟量	-	-	“输出限值1”与“输出限值2”之间（含限值）

示例1

夏天制冷过程，当机组开关(DI) 闭合且冬夏转换开关(DI)闭合， PI控制器将根据室内温度(AI)和温度设定值(变量)进行运算，运算结果驱动冷水阀输出(AO)。

示例2

新风温度传感器的信号类型为4-20 mA。将此信号值线性变换为-40 ~ +70℃对应的温度。
