多路选择
 fbMultiSelection

简介
用于从多个模拟量之中选择其中之一作为输出。
功能
该功能模块用于从多个输入之中选择其中之一作为输出。选择因子值从0开始，最多可以扩展到8路输入。
输入
Pin
描述
选择因子
值为0-7整型的通道，变量，或表达式。其值与输入1-8对应。
输入1-8
可供选择的输入。

输出
Pin
描述
输出
根据选择因子的值，输出对应选择输入的值。例如，若选择因子表达式值为2， 输出为输入2的值。

输入值
Pin
数据类型
单位
默认值
取值范围
输入1
模拟量
-
-
-
输入2
模拟量
-
-
-

输出值
Pin
数据类型
单位
默认值
取值范围
输出
模拟量
-
-
-

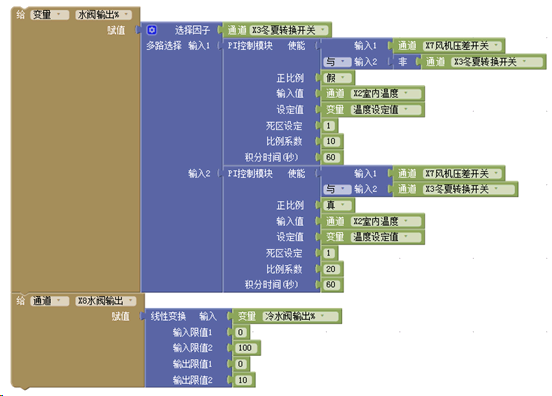

示例1
两管制系统里，
当冬夏转换开关(DI)闭合，即夏季，水阀根据制冷PI回路进行输出；
当冬夏转换开关(DI)断开，即冬季，水阀根据制热PI回路进行输出。
 fbMultiSelectionExp-1

示例2
用作数据锁存器，比如在采样一刻（上升沿）时将数据A存入StoreA中，然后过了这一刻就会维持该值。
 fbMultiSelectionExp-2
