启停控制

简介

启停控制功能模块用于做启停控制。

功能

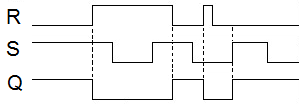

启停控制模块等同于RS触发器, R复位优先，即若置位和复位信号同时为真，则输出结果复位为假。

输入

输出

Pin	描述
启停控制	当复位信号为真，置位信号为假，输出变为假；当复位信号为假，置位信号为真，输出变为真；当复位和置位信号同时为假，输出状态不变；当复位和置位信号同时为真，输出变为假。

输入值

输出值

Pin	数据类型	单位	默认值	取值范围
启停控制	数字量	-	-	1，0

示例

开机时：当机组开关(DI)闭合，则风阀(DO)开启，延时90s后风机（DO)开机；

关机时：当机组开关(DI)断开，则风机(DO)停机，延时60s后风阀（DO)关闭。
