HMI菜单行显示
 fbSingleLineText

简介
用于编辑HMI页面中每行的显示内容。
功能
用于编辑HMI页面中单行显示的名称、单行显示的值以及值的单位等内容。
输入
Pin
描述
文本
用于编辑页面单行显示名称, 例如通道或变量名。
值
用于编辑单行显示的值。支持通道值，通信数据和变量。
其他
针对模拟量，文本可以是 值对应的单位，也可以是枚举值对应的字符串。
针对数字量，文本可以是值对应的字符串。

输出
Pin
描述
输出
输出所需HMI页面中每行的显示内容。

输入值
Pin
数据类型
单位
默认值
取值范围
文本
字符串
-
-
-
值
布尔量/数值量
-
-
-
其他
字符串
-
-
-

输出值
Pin
数据类型
单位
默认值
取值范围
输出
字符串
-
-
-

示例

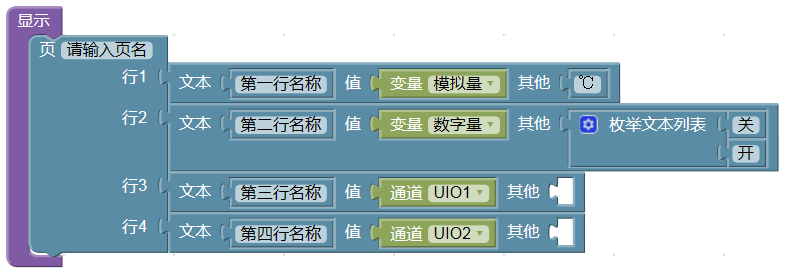

初建工程默认的显示：
 Graphic from 人机交互界面菜单行显示 (iq57ceh1.png)
HMI模拟页面的显示：
 fbExpSingleLineText2
