定时器（延时接通、延时关断和延时脉冲）
 fbTimer

简介
用于延时逻辑，有：接通延时、关闭延时和脉冲输出三种类型。
功能
该功能块可以用来：
●
延时接通和关闭开关量信号。
●
触发脉宽可设置的一个脉冲。
功能
时序图
延时接通
 SWOnDly
Ti- 延时时间
输入信号[In]从0变为1且保持，延时[Ti]秒后输出信号[Out]变为1。如果[Ti]时间未到而输入[In]信号变为0，则命令无效。
延时关闭
 SWOffDly
Ti- 延时时间
输入信号[In]从1变为0，延时[Ti]秒（或分钟）后输出信号[Out]变为0。如果[Ti]时间未到而输入[In]信号又变为1，则命令无效。
延时脉冲
 fbTimerPulse
Ti- 延时时间
输入信号[In]从0变为1时，输出信号[Out]变为1并持续[Ti]秒（或分钟）。

输入
Pin
描述
输入1
时间设置
输入2
输入信号

输出
Pin
描述
输出
输出信号状态

输入值
Pin
数据类型
单位
默认值
取值范围
输入1
模拟量
秒
-
-
输入2
数字量
-
-
1，0

输出值
Pin
数据类型
单位
默认值
取值范围
输出
数字量
-
-
1，0

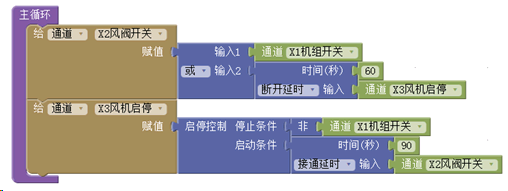

示例
开机时：
当机组开关(DI)闭合，则风阀(DO)开启，延时90s 后风机(DO)开机；
关机时：
当机组开关(DI)断开，则风机(DO)停机，延时60s 后风阀(DO)关闭；
 fbTimerExp
