HMI子页

简介

子页面显示功能模块用于编写除HMI的一般页面外的所有子页面，该功能模块可以放在一般页面或者某级子页面的行输入上。

输入

Pin

描述

行1~行4

用于编辑HMI页面每行显示的内容，或子页面的名称。

输出

Pin

描述

输出

连接到上一级页面的某一行。

输入值

Pin

数据类型

单位

默认值

取值范围

行1~行4

字符串

N/A

N/A

N/A

输出值

Pin

数据类型

单位

默认值

取值范围

输出

字符串

N/A

N/A

N/A

示例

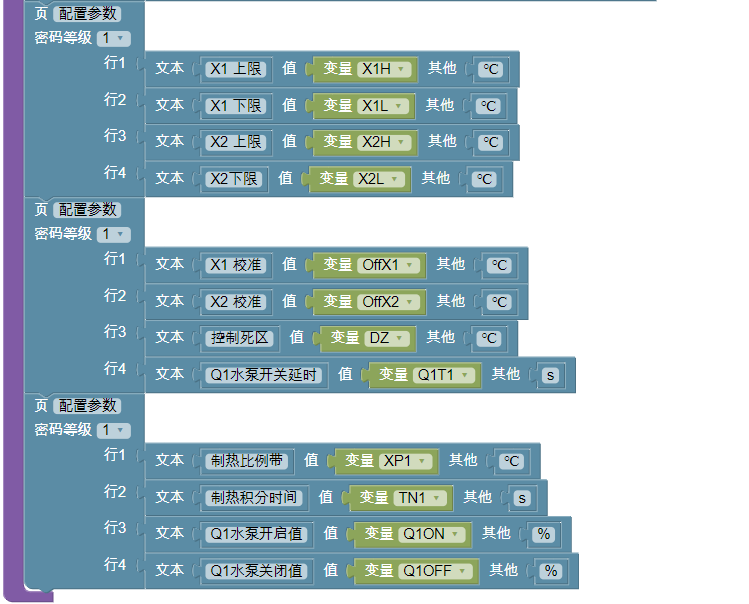

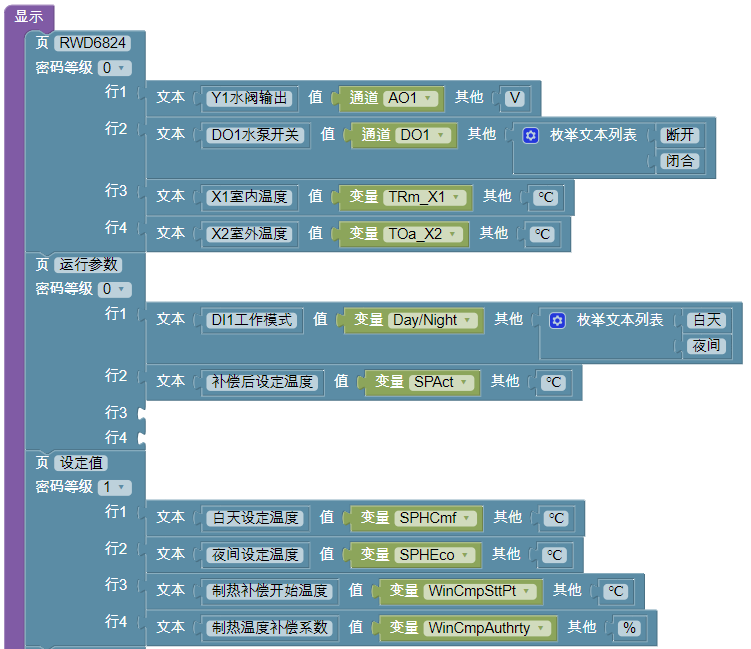

一个制冷制热工程的HMI显示。
