取位运算

简介

对模拟型数值的取位运算/取整数部分运算。

功能

该功能模块主要用于对模拟量数值做取位运算，常见在Modbus主站读从站的一些合成数据如综合报警，DI，DO等。

输入

Pin

描述

输入

模拟量数值，一般为整数，即使非整数也只取整数部分进行处理(不做四舍五入)。



输出

Pin

描述

输出

根据选择，输出对应Bit0-Bit15的开关量，或者取模拟量的整数部分(直接舍弃小数部分，不做四舍五入)。

示例1

本机做主站，在从机上读取综合报警值，拆位成相应的报警值使用。

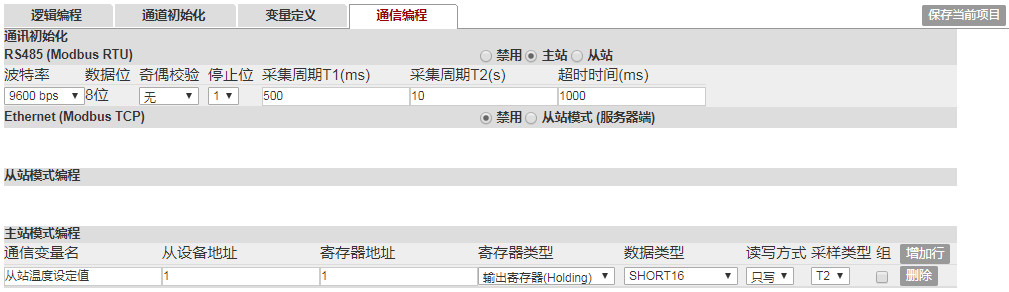

示例2

一些Modbus从站设备的寄存器仅能接受写入整型值(WORD)，这就需要RWG控制器做主站时对发给从站的数据进行取整（有符整型）后再发送才能传输正确的数据。

注意！ 一定是取完整马上传给从站通信变量，否则取完整再进行运算的话可能会造成数据不正常。
