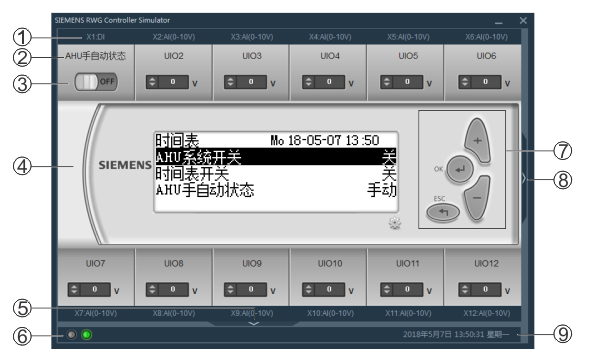

RWG模拟器初始界面
编号 | 描述 | 详细 | 操作 | ||||
|---|---|---|---|---|---|---|---|
1 | 通道编号及类型 | 通道类型包括 DI 或 DO：数字输入或输出 AI 或 AO：模拟输入或输出，并标明模拟量类型（如0~10V） | N/A | ||||
2 | 通道名称 | UIO9~UIO12只适用于RWG1.M12(D) | 用户可在编程网站的通道初始化页面更改通道名称 | ||||
3 | 通道值 |
| 数字输入0，输入开关关闭 | 点击开关可切换 | |||
| 数字输入1，输入开关开启 | ||||||
| 数字输出0，输出开关关闭 | 只读 | |||||
| 数字输出1，输出开关开启 | ||||||
| 模拟输入，0~10V |
| |||||
| 模拟输出，0~10V | 只读 | |||||
4 | RWG控制器HMI | 若30秒内无操作（默认30秒，可调节），背光会关闭。此时点击界面上任一可操作元素（如按钮），会激活背光。背光开启后，才可对其他元素进行操作。 | |||||
5 |
| 展开模拟器变量调试界面 | 点击该图标 | ||||
6 | LED 灯 | 左侧为可编程红灯，右侧为绿灯 | |||||
7 | HMI操作按钮 |
| 上下移动HMI光标 增加或减少变量设定值 | 增加或减少变量设定值时，长按可快速调节 | |||
| 确认键，用于进入下级菜单，或确认设定值 | ||||||
| 返回、取消键，用于退到上级菜单，或取消设定值 | ||||||
8 |
| 展开模拟器远程下栽界面 | 点击该图标 | ||||
9 | PC操作系统时间 （非RWG控制器系统时间） | N/A | |||||
调节，长按可快速调节
