如何通过模拟器进行下载

通过模拟器用户可将网站项目中生成的逻辑文件下载到控制器上。

  1. 在模拟器初始界面上点击，进入远程下载界面。
  1. 确保设备和电脑处于同一网段，后点击“扫描”开始扫描已连接的设备，再点击“扫描”以结束扫描。
  1. 在控制器列表中选中一个或多个设备后点击“下载”。
  1. 选择需下载的逻辑文件（包含两个bin文件的zip压缩包），确认后开始下载。

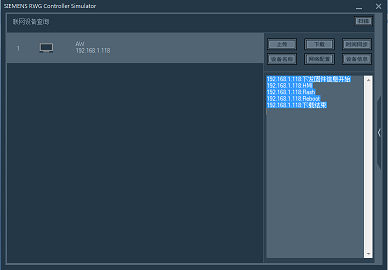

下载结束后界面如下图所示：

注意：

  • 在进行下载操作时，需确保下载文件的格式正确（即zip压缩包下包含一个名为“ubc”的文件夹，文件夹下包含两个名为Ctrl.bin和hmi.bin的文件）。
  • 远程下载不会改变控制器中已有的IP配置信息。
  • 若设备在下载过程中掉线，将有可能导致下载操作无法完成。因此，应尽量确保设备在下载过程中的在线状态。
  • 支持对多个设备同时进行下载。
  • 如果下载的程序是TCP从站禁用模式，则下载完成后控制器将变成TCP从站禁用模式。用户将无法再扫描到该设备。
  • 不可使用网站版本V01.16之前下载的模拟器为RWG1.M8控制器下载程序。
